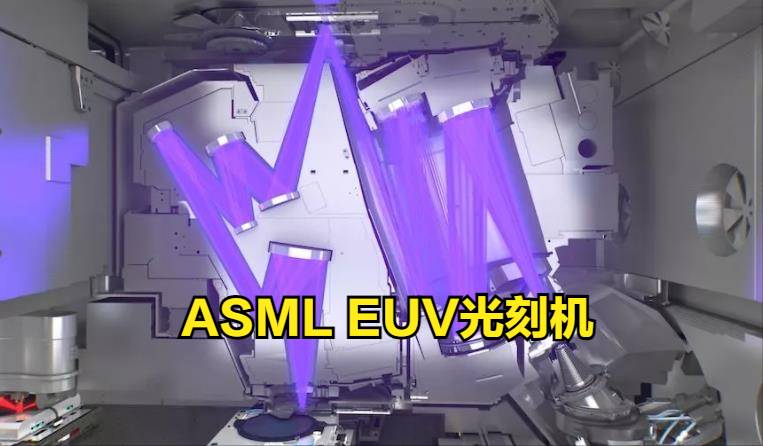

不知道從什麼時候起，很多人認為制造7nm芯片，必須要有EUV光刻機，而一旦得不到EUV光刻機，最多就是10nm，進入不了7nm。

但不曾想，前段時間遙遙領先品牌，搞出了一顆等效于7nm的芯片，其晶體管密度達到了98MTr/mm²，也就是9800萬個每平方毫米，等效于台積電、三星的7nm工藝。

一時之間，網友們都沸騰了，不僅國內的網友沸騰了，連海外媒體也沸騰了，天天拆解這款手機，分析這顆芯片，最后得出的結論是，沒有EUV光刻機的痕跡。

這就證明了，它不是EUV光刻機的產物，而看到這個結果，估計ASML也是松了口氣，因為一旦有EUV光刻機的痕跡，只怕ASML跳進黃河也洗不清了，因為全球只有他能夠生產，而美國不準他賣到中國大陸來的，他怎麼敢背這個鍋。

然后，大家就又猜測，那麼沒有EUV光刻機，7nm芯片又是怎麼來的呢？

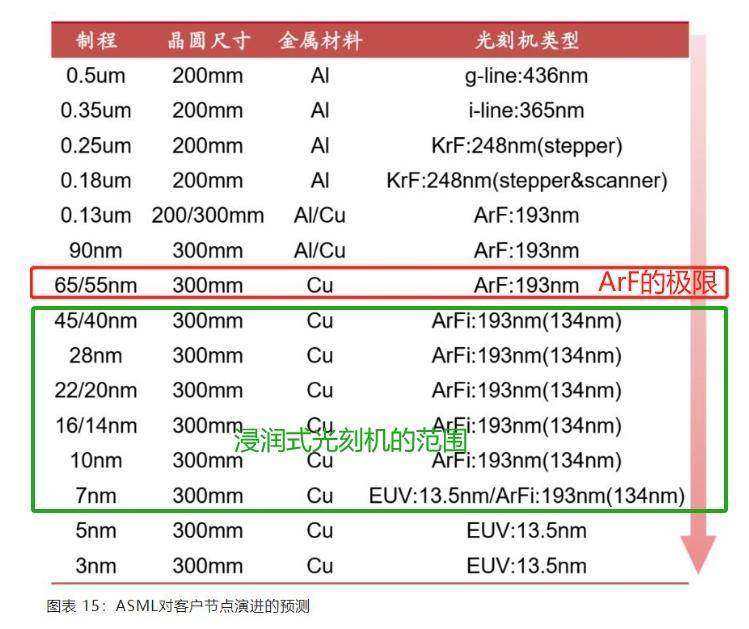

事實上，通過浸潤式光刻機，經過多次曝光，完全可以實現7nm工藝。而多重曝光方式，甚至有LELE、LFLE、SADP等多種方式。

只不過與采用EUV光刻機相比，多重曝光方式意味著工藝更復雜，良率會降低，效率會降低，成本會提高而已，當沒有辦法時，那也不得不用。

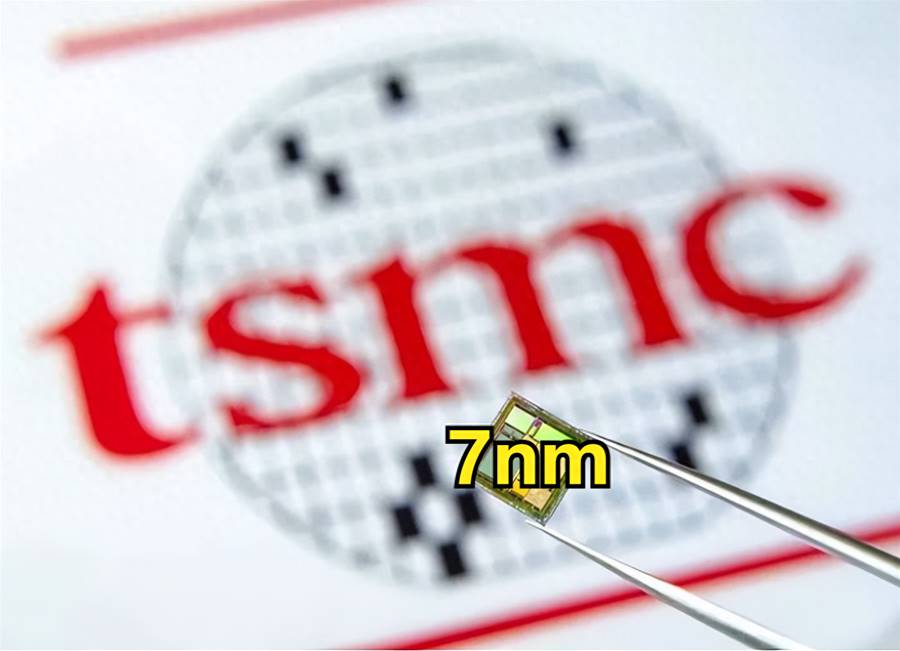

之前台積電的第一代N7工藝，就是使用的浸潤式光刻機生產的，比如蘋果的A12、華為海思980，均是浸潤式光刻機下的7nm產物。台積電直到第二代N7工藝，才導入EUV光刻機，在當初的時候，台積電還會強調，這是EUV 7nm工藝，與非EUV工藝進行區分。

而使用浸潤式光刻機，能夠制造出7nm芯片，也是我們的底氣，因為浸潤式光刻機，目前國內并不少，這麼多年購買下來，產能非常大，毫不擔心封禁。

何況按照媒體的說法，目前國內自研的浸潤式光刻機，也快要來了，所以這就是我們的底氣和能力。

而近日，浸潤式光刻機之父林本堅，前台積電研發副總，更是有不同的觀點，他覺得中國大陸甚至有可能利用現有的設備，進行改進，制造出5nm的芯片出來，不一定非得要EUV光刻機才行。

當然會不會是這樣，就讓我們拭目以待了，當謎底真正掀開的那一刻，估計我們就全部做好了準備，畢竟能夠制造5nm芯片，意味著全球98%的芯片能夠制造了，那還怕啥？
